Electronics Manufacturing Service(電子機器受託製造サービス)
産業機器/車載機器/社会インフラ/医療機器等、あらゆる分野においてグループ会社の強みを生かし、開発～製品組立までのワンストップサービスを提供いたします。
基板実装
受託範囲：部品調達～SMT実装～後加工迄の一貫生産
主力アイテム：産業機器・パワコン・医療機器・車載機器・LED照明・ロボット・社会インフラ機器等
SMT実装：Production
- プリント基板の高精度・高密度実装が可能な製造設備を有しており、試作・少量多品種から量産品まで幅広く対応出来ます
- SMT実装ラインを5ライン保有し(内、4ラインはN2雰囲気リフロー対応)、基板のサイズ・仕様に応じて高い生産力でお客様のご要望にお応え出来ます
- 産業機器等の大型サイズ（X:640*Y:460*t:3.0迄）のSMT実装を得意としております
- 実装プロセスにおいて複数の検査ポイントを設けることで、実装不良の発生と不良品の流出を防止します
- 社内認定者による作業で高品質を確保（マシンオペレーター、目視検査、はんだ付け）
- 実装可能部品サイズ
QFP(0.4mmピッチ)、BGA(0.5mmピッチ)、0603実装・1608ボンド印刷 - 大型基板に対応したX線検査機を導入、XLサイズの基板に搭載されたBGAなどの裏面接合部品のX線画像検査(最大検査範囲：510*444㎜)が可能です
- X線チップカンターの導入により、チップ品のカウント作業が大幅に短縮化
正確かつ短時間で棚卸が可能です
X線チップカウンター
0402対応SMT高速マウンター
N2リフロー炉（4ライン保有）
鉛フリー・共晶対応
（1,000ppm以下可能）
3Dはんだ印刷検査機
クリームはんだ印刷後の
はんだを立体的に検査可能
後加工(フローはんだ～組立)
- 鉛フリー、共晶の自動はんだ付け装置(フロー槽+自動ポイントフロー槽)を保有しており、仕様に応じたはんだ付けに対応出来ます
- 鉛フリーラインは、大型基板(X:610*Y:460*t:2.0)のはんだ付けにも対応可能です
- 試作や少ロット生産、量産にもお応え出来ます
- 基板洗浄(一部外注含む)、基板防湿処理(防湿剤自動塗布・手塗り)に対応出来ます
- ICTのボードやフローパレット・搬送キャリア、はんだ付け反転治具等、各種治具製作が可能です
- 各種機器組立迄の一貫生産に対応出来ます
部材準備工程
リードカット、フォーミング
チューブカット、ヒートシンク加工 等

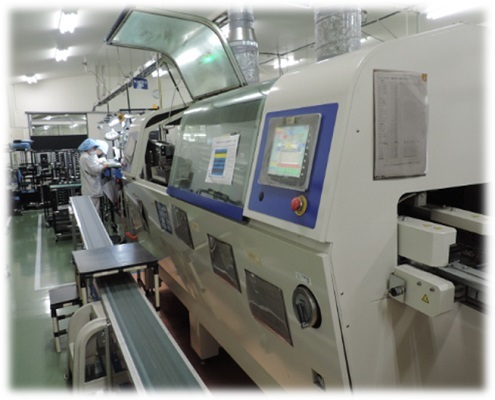

DIP工程
大型基板対応
鉛フリーフロー槽
防湿処理(自動塗布・スプレー塗布・刷毛塗り)
ノードソン製 自動塗布機 E4
【自動塗布機によるワンランク上の高品質コーティング】
基板の防湿剤塗布において、専用機を使用した自動塗布が可能です
溶剤の塗布ムラが少なく均一に塗布できます
塗布後の個体差が少なく、高品質を実現します
各種コーティング剤に対応
<ヒュミシール>
- 1B51NSLU
- 1A27NSLU
<エレップコート>
- LSS-520

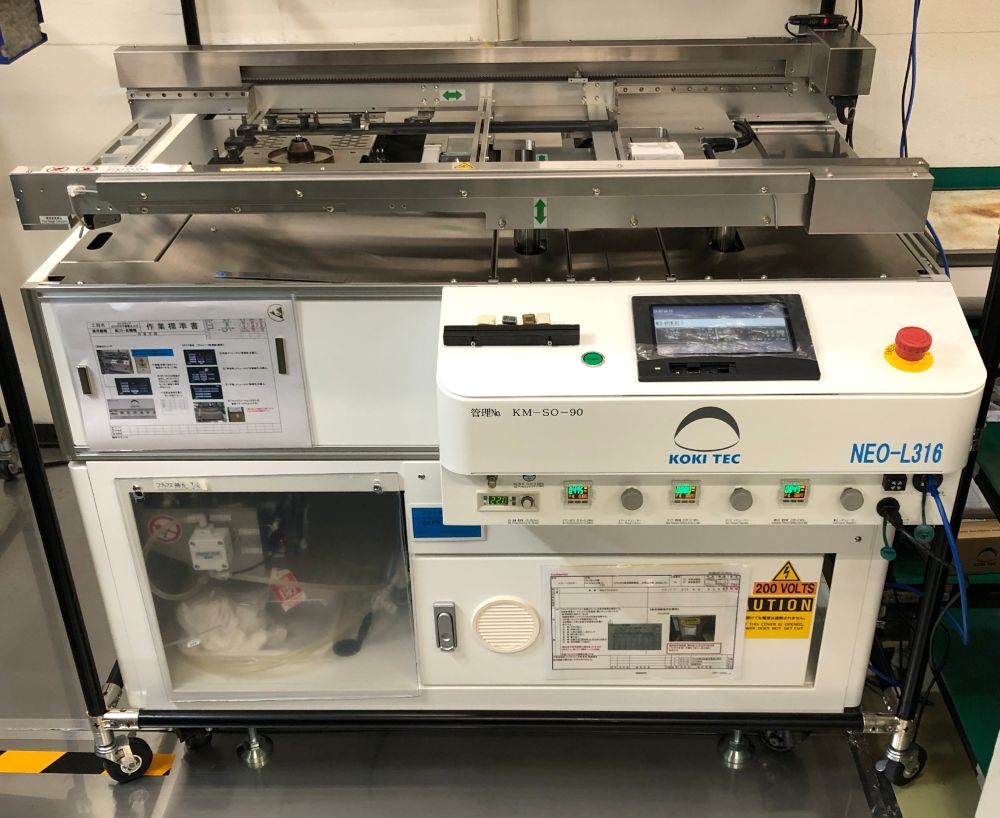

自動ポイントDIP
L型基板対応 オールインワンポイントはんだ付け装置
- プリヒータユニット装備
- スプレーフラクサ搭載
- CCDカメラによるティーチング対応ではんだ付けプログラム作成の簡略化
- はんだ付け部品ライブラリー編集機能によるはんだ付データの構築
- 窒素雰囲気でのはんだ付けに対応
基板分割
ミシン目カッター
Vカットスライサー
